01.

Irina Viner-Usmanova藝術體操中心

近日，位于莫斯科的Irina Viner-Usmanova藝術體操中心項目建成并投入使用。該藝術體操中心位于盧日尼基體育場的東北部，包括競技場，訓練館，醫療中心，運動員酒店，行政辦公室，桑拿房等。所有這些功能都覆蓋在一個獨特的屋頂下，合理緊湊的組織在這個簡單的體量之中。

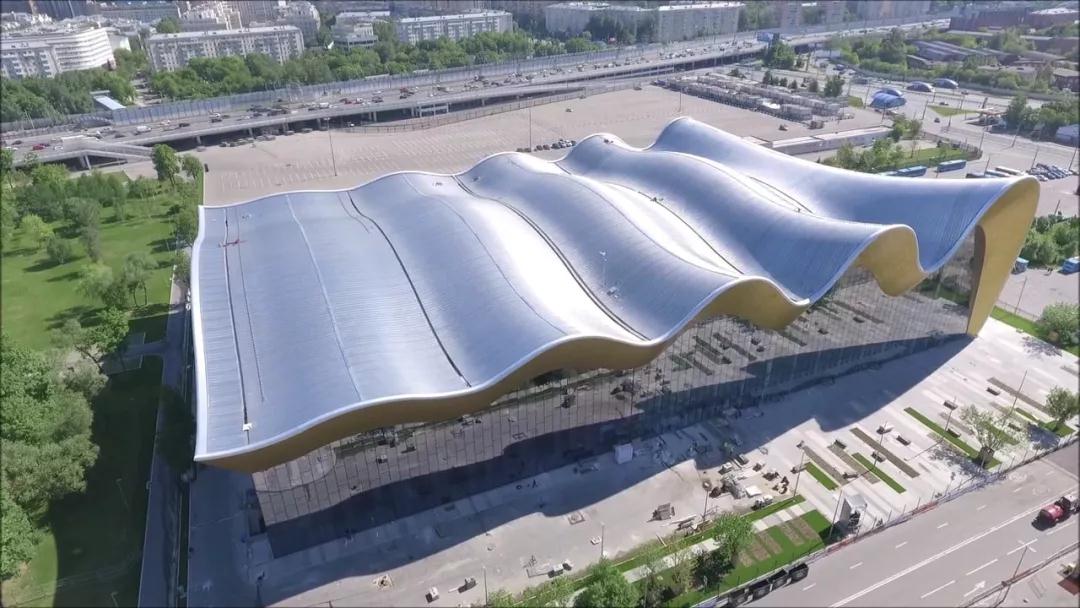

建筑物的屋頂形態類似于飄動的體操成彩帶，使得體育場館具備明顯的可識別性和標志性 。波浪從東邊的垂直墻開始并形成波峰，波浪的形狀西側逐漸趨于平緩。

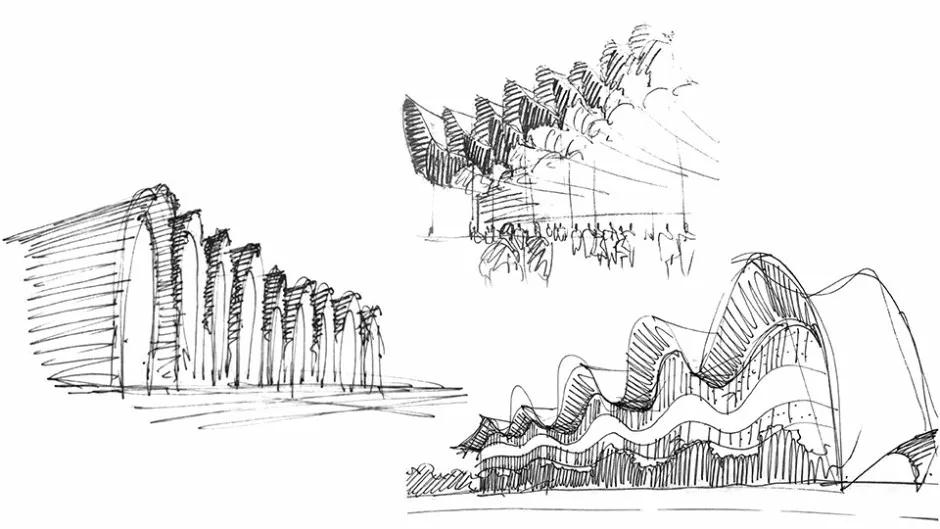

▼設計概念草圖

02.

俄羅斯BIM大賽獲獎

該項目由PRIDE公司進行設計，贏得俄羅斯“BIM大賽”內的“BIM項目：體育運動設施”獎項，為我們展示了OPEN BIM設計方案的成功運用。軟件平臺內的數據交換可通過由buildingSMART公司開發的開放式IFC格式實現（互操作性國際聯盟，IAI）。

設計開發及文檔構建階段所涉及的主要工具ARCHICAD/Rhinoceros/Grasshopper。最終樣本模型在ARCHICAD內完成，屋頂?shù)膹?fù)雜設計則由Rhinoceros/Grasshopper完成。其結構及建筑方案由Metropolis公司通過工程師專用軟件進行開發。

▼項目參與者的交互過程方案

每個項目都以概念和頭腦風暴會議開始。第一個鉛筆草圖在ARCHICAD中重新創建為3D模型?？梢暬鞘褂?ds Max創建的。BIM設計的過程始于此階段：該模型包含所需材料的基本信息，并成為第一次客戶會議的基礎。

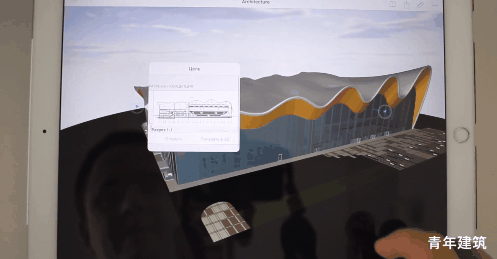

在概念發展階段，定義了建筑面積，天花板和地板飾面，開口數量和其他常見參數。為了與總設計師Mosinzhproekt和客戶協調這一概念，Pride使用了BIMx--一種在移動設備上查看BIM模型的便捷工具。所有項目文件和文檔圖紙都合并為一個超模型，并使用BIMx顯示。因此，Pride公司能夠在3D環境中輪換項目以考慮其他細節。

屋頂部分的參數化模型使用Rhinoceros和Grasshopper-ARCHICAD Live Connection建立，該模型確定了優化金屬框架元素的選項。根據這些信息，立式接縫屋頂?shù)闹圃焐谈鶕?jù)金屬板的承載能力提供了可能的屋頂板布置的示例。計算出的參數有助于確定屋頂?shù)淖罴研螤睢?/p>

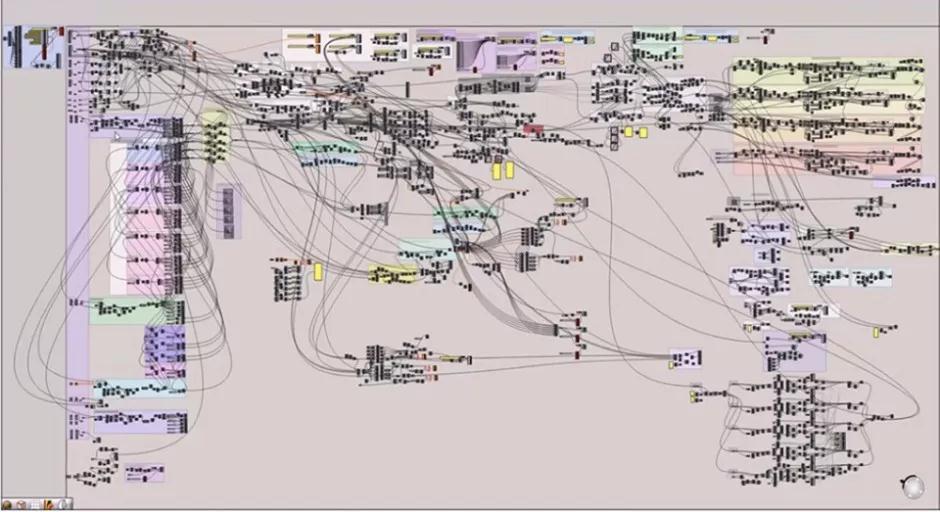

▼屋頂部分的grasshopper參數設置

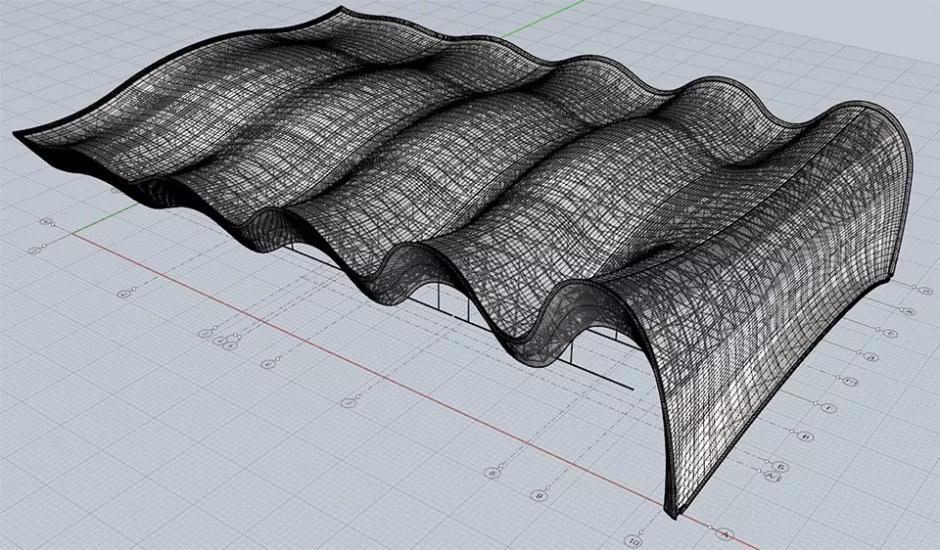

▼屋頂部分的Rhino模型

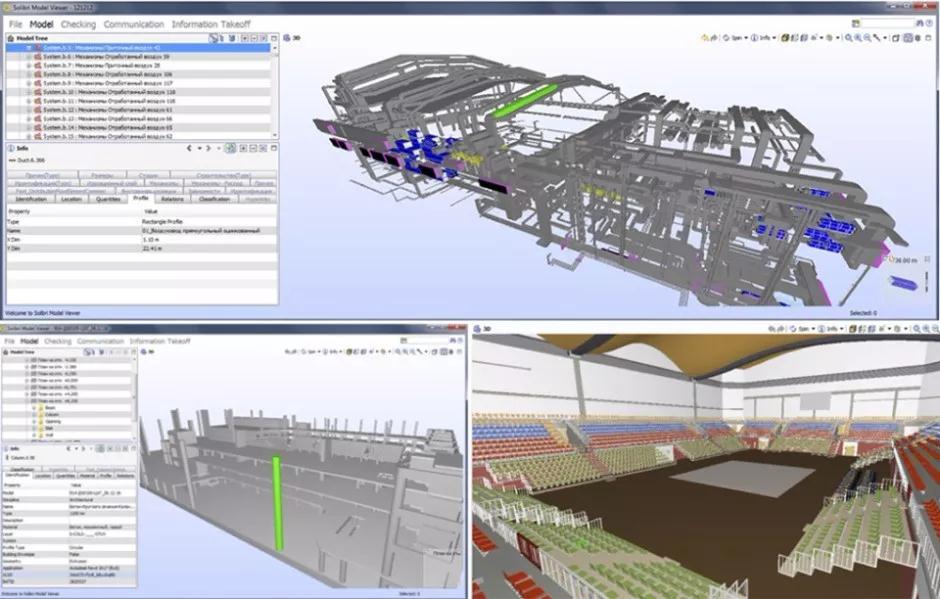

▼在Solibri模型查看器中檢查可能存在的沖突

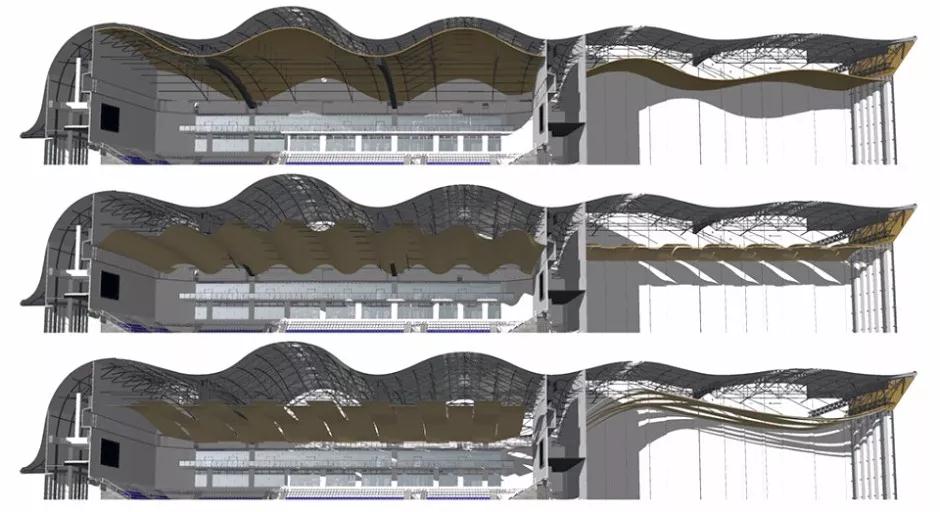

▼在Archicad中進行多方案比選

在下一階段，建筑師繼續與Metropolis合作，后者專門從事結構和工程解決方案的開發，并使用不同的軟件。在Allplan中創建了鋼筋混凝土結構模型，然后通過SAPPHIRE將文件轉移到本地分析程序LIRA-SAPR。金屬結構模型在Tekla Structures中開發，并通過分析應用程序發送。

建筑工程系統是在Revit和MagiCAD中開發的。保存和導入這些模型的第一個版本（從工程師處獲得）的IFC翻譯需要幾天的時間來設置。對于工程師來說，正確保存和建筑師正確導入數據非常重要。在交換模型，沖突檢查和進一步的錯誤更正之后，完整的模型開始建立了。

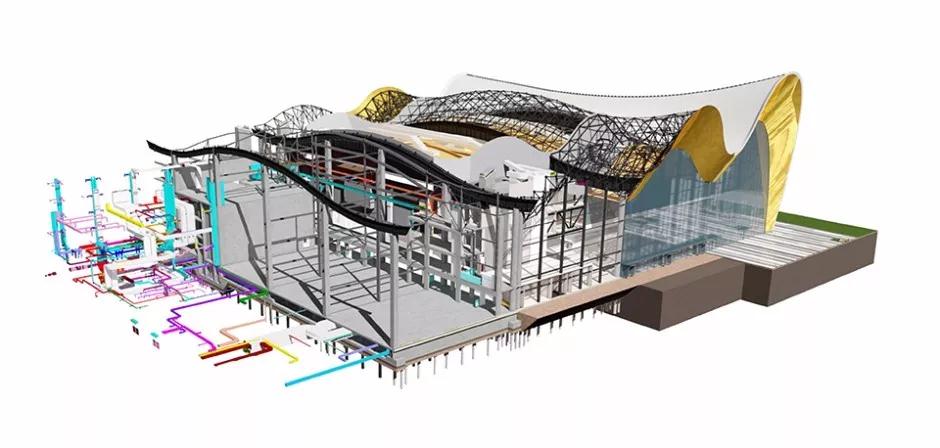

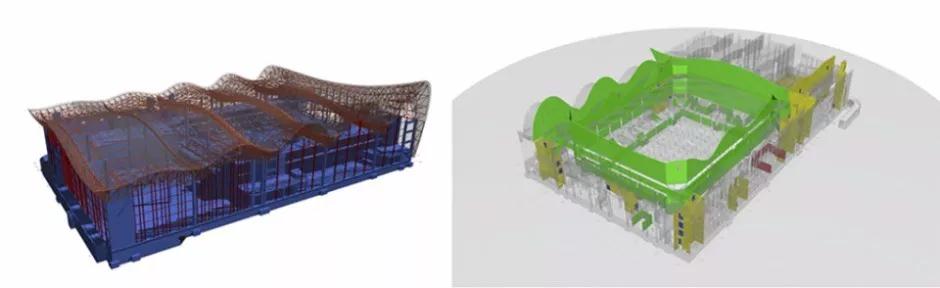

▼完整的BIM模型以及工程和結構部分

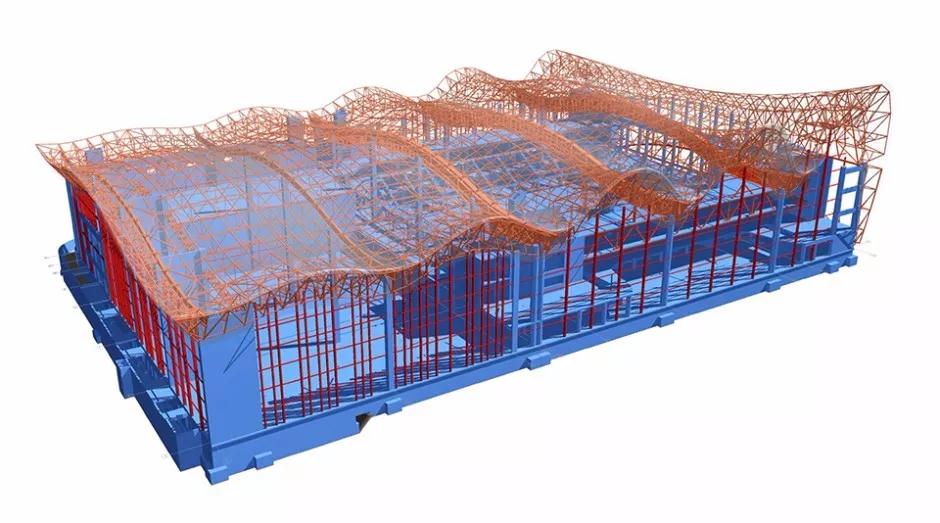

▼ARCHICAD中顯示的結構元素

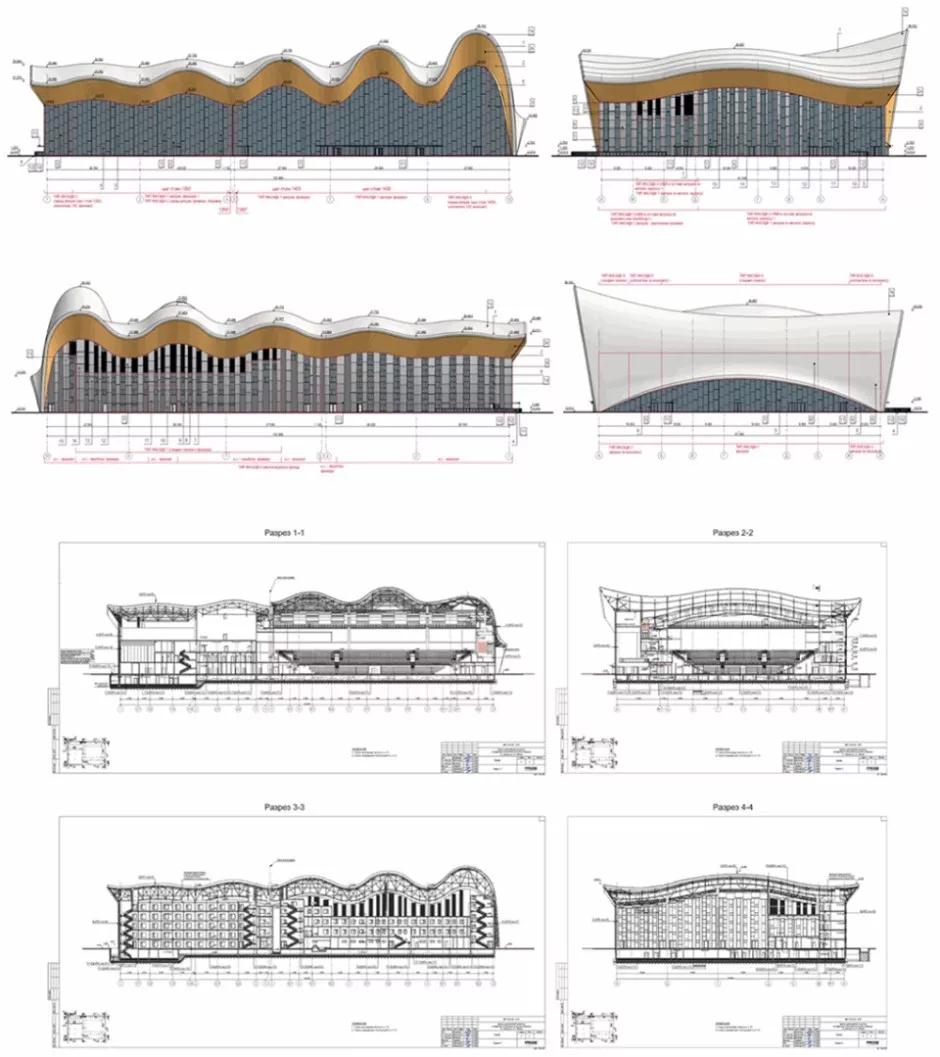

▼ARCHICAD中的文件

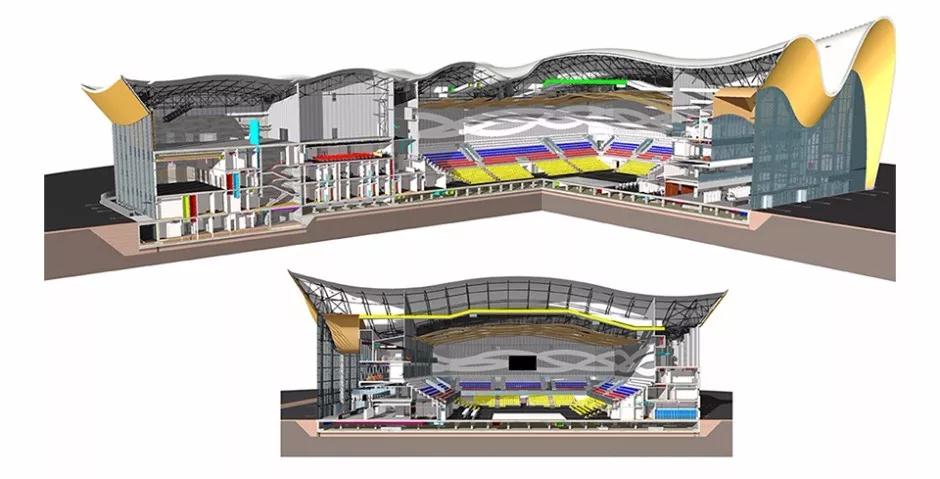

▼3D模型剖切

盡管過程復雜，但由于ARCHICAD，PRIDE公司設法完成了該項目，而沒有雇用額外的員工或BIM專家。方案和施工圖階段的所有專業的一般BIM協調和工作流程管理由一位建筑師執行。他的任務包括在一個共同的共享項目文件中組織團隊合作。整個過程基于ARCHICAD Teamwork功能。

▼ARCHICAD的圖形覆蓋功能可以為不同的顯示版本預設參數

模型的數據安全級別和訪問權限由BIM協調員確定，主要取決于技術人員的經驗和技能。BIM協調員還對項目中圖層的創建和配置細節進行了限制。同時連接到項目的架構師數量不超過15.在內置的Teamwork消息服務的幫助下，簡化了設計解決方案的討論。團隊合作的使用大大簡化了模型協調的過程。處理時間縮短，團隊績效顯著提高。

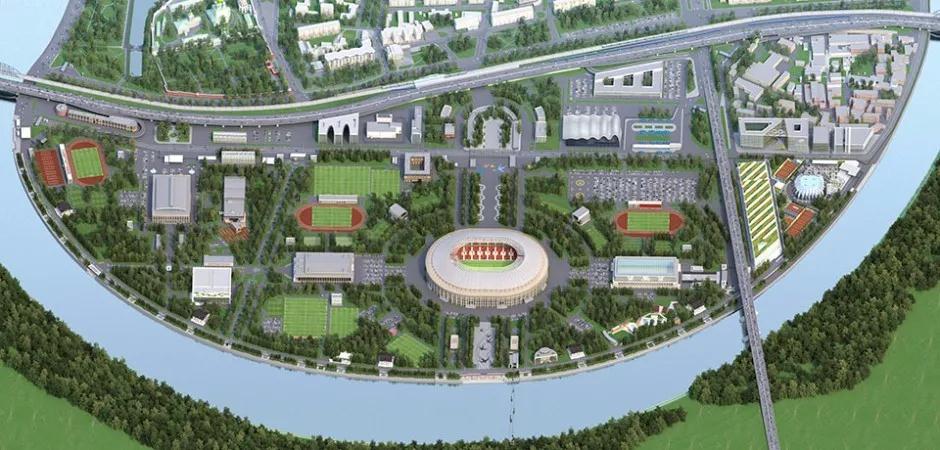

▼盧日尼基奧林匹克體育場

OPEN BIM方法已經證明了它的多功能性?；贠PEN BIM的IFC文件格式是一種通用語言，無論使用何種軟件，都可以實現所有項目參與者的交互，并確保數據傳輸?shù)馁|(zhì)量。該設計公司遵循俄羅斯和國際BIM實施標準。

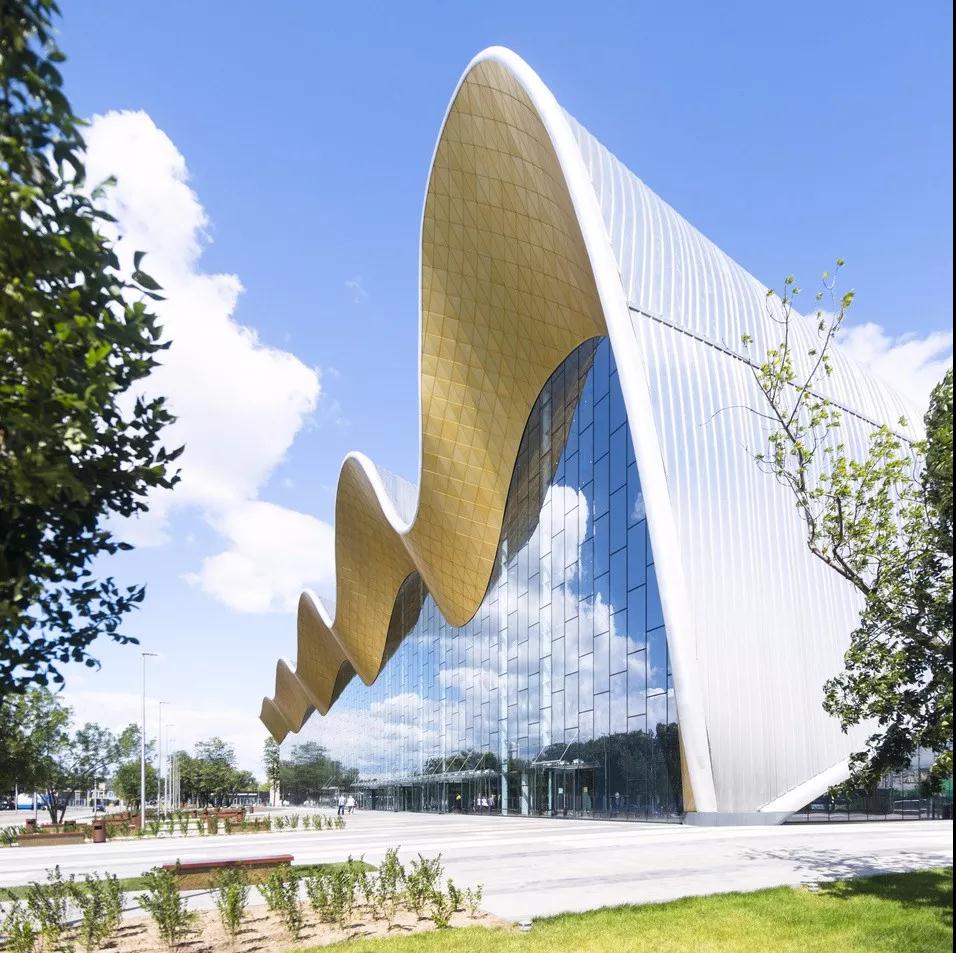

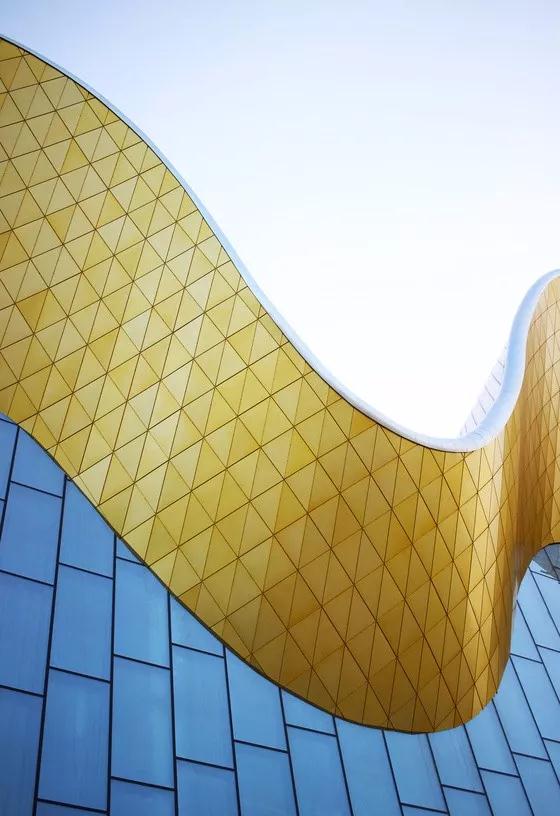

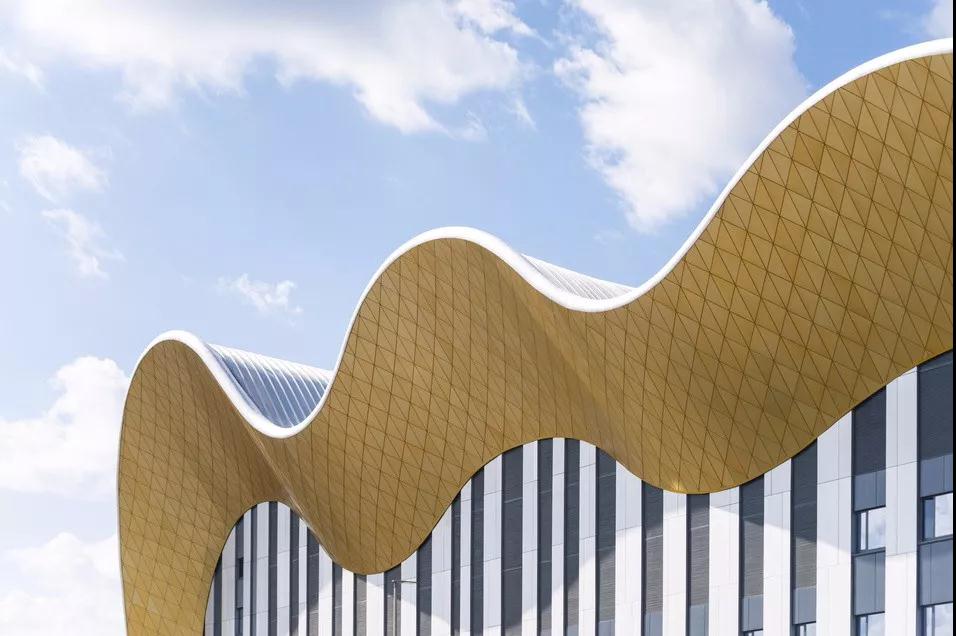

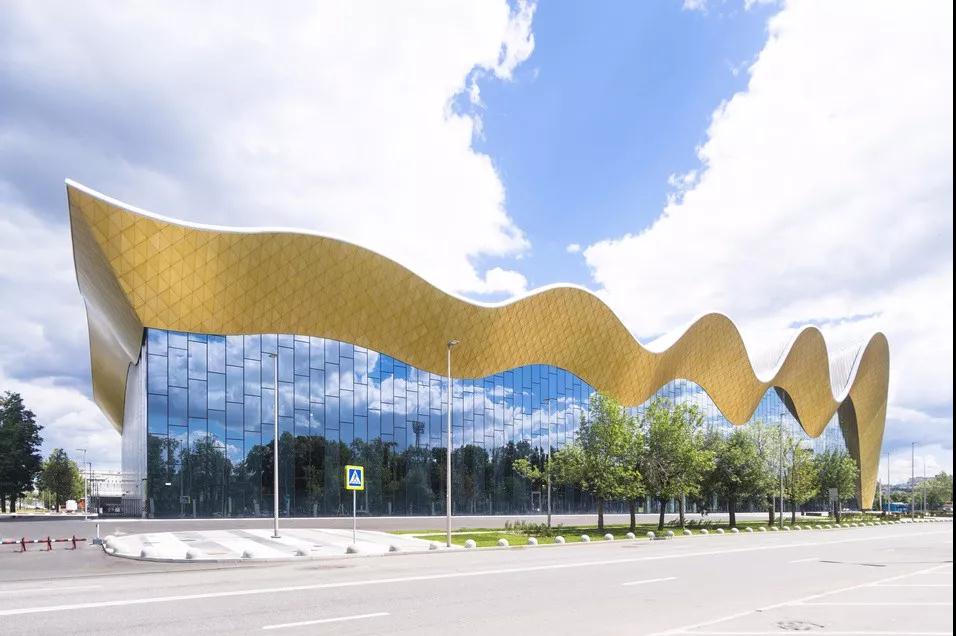

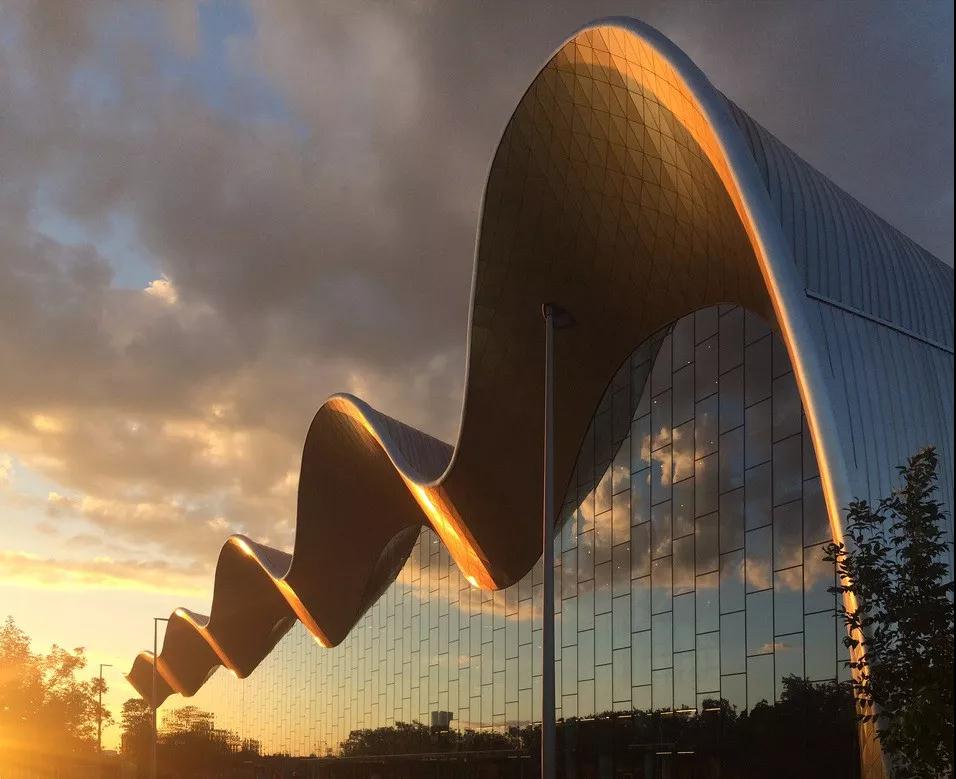

▼更多建成照片

項目信息

時間：2016 - 2019

地點：莫斯科/俄羅斯

規模：25730平方米

功能：體育綜合體

設計：CPU Pride
